2.5D シートメタルで作成した展開図形は、DWG形式でAP100で読み込むことが出来ます。
読み込んだデータを、以下の手順でAP100の独自データに変換します。
DWGサンプルをダウンロード
1. DWGデータ読み込み
AutoCAD DWG形式でデータを読み込みます。

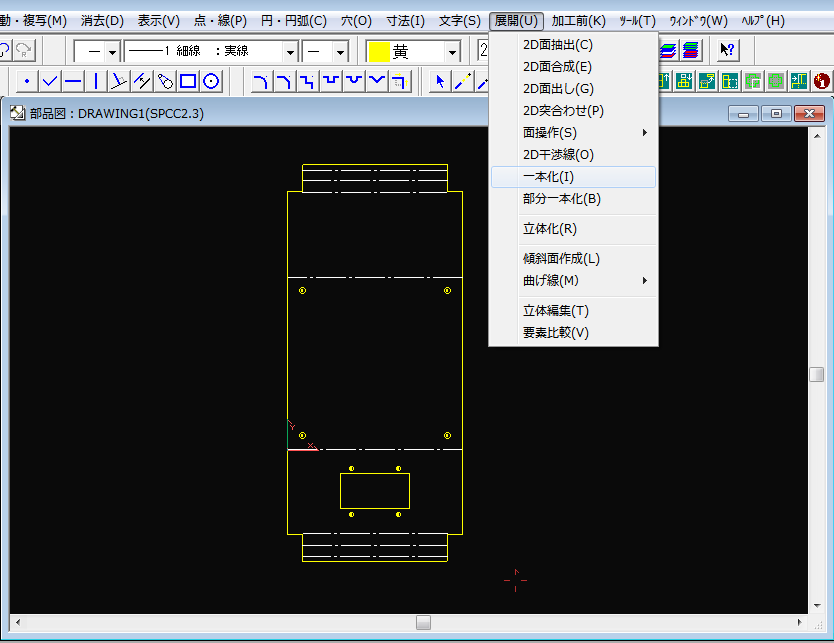

2. 一本化
メニュー > 展開(U) > 一本化(I) で、展開図を作成

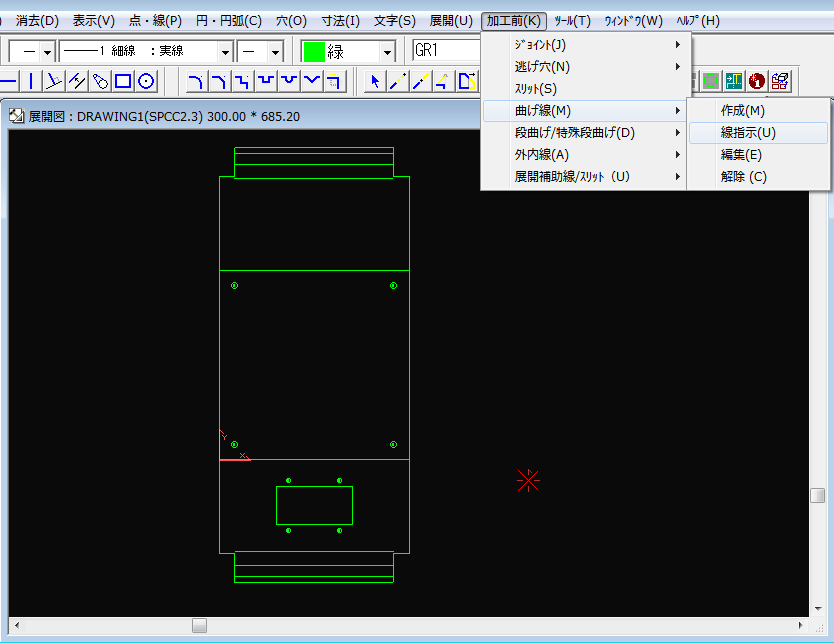

3. 曲線を指示
展開図を開き
メニュー > 加工前(U) > 曲げ線(M) > 線指示(U) で、曲げ線を選択する。

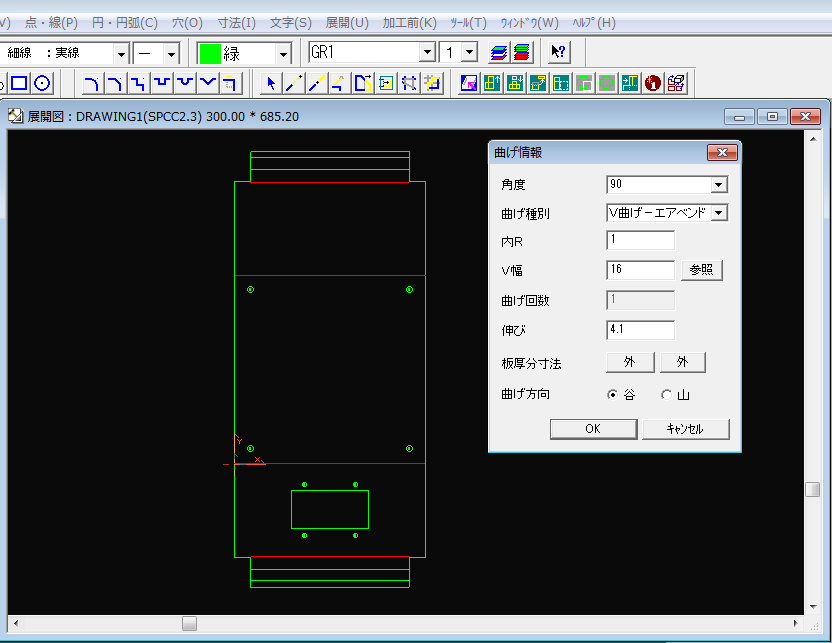

曲げ方向、角度が同じ曲げ線を選んで曲げ線を指示する。

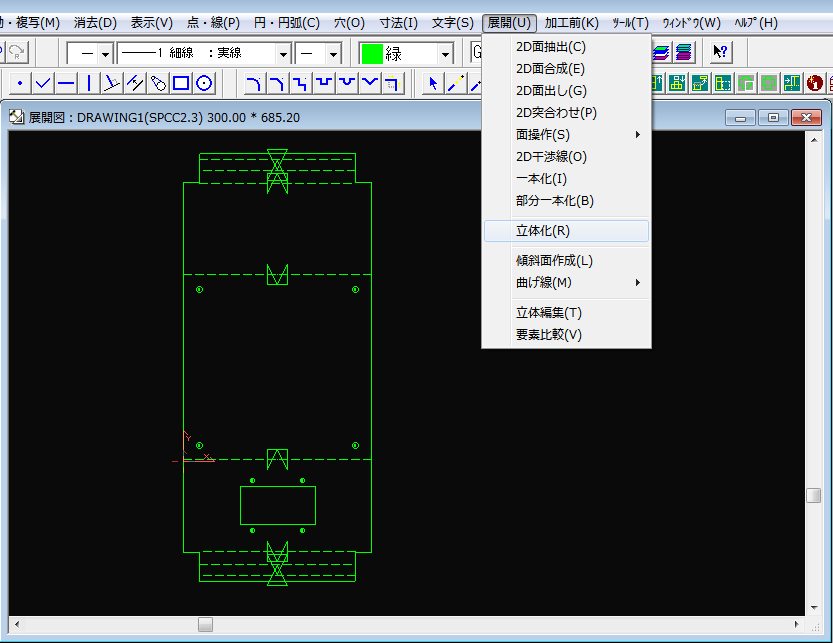

4. 立体化

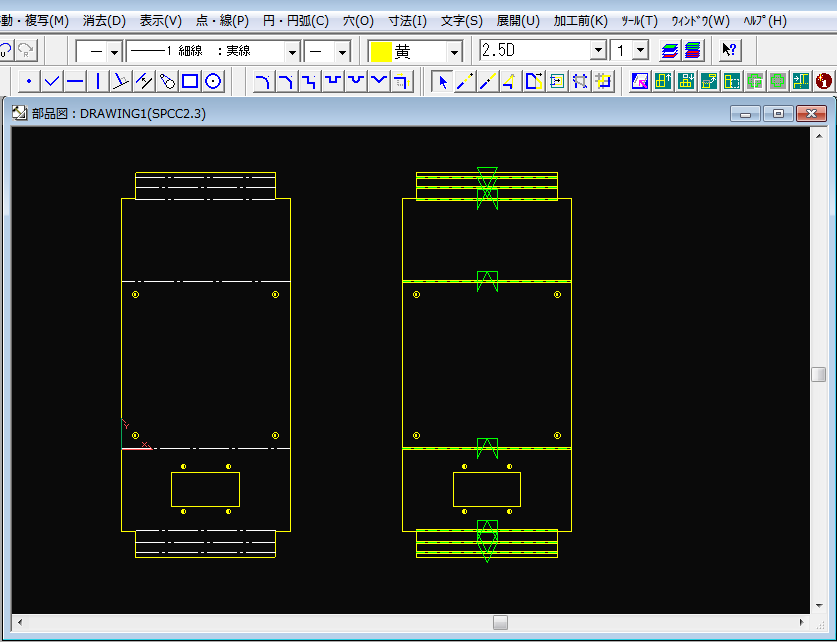

メニュー > 展開(U) > 立体化(R) で、部品図を作成する。 完成！！
