初めてのモデリングマシン

卓上モデリングマシン PNC3000とパソコンと3Dスキャナーの中古が手に入りました。
一人で持ち上がらないので エンジンクレーンで吊り上げてます。
ムリすると腰を痛めそうでした。
               2004/1/24

2004/3/20

、配線、電源入れてみただけ。

パソコンとマシンの配線をして、
電源入れてみただけ。

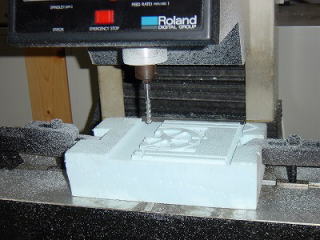

硬い発砲スチロールのようなスチレンフォーム保温材をMANUALで切削しているところです。
使い方がまだわからないまま PCにはいってた3Dデータでも少し削ってみました。
カバーをはずして モーター、スピンドル、プーリーがどうなっているか見てみました。いいベルトが付いています。   2004/2/1
3Dスキャナーでミニチュアフライホイールのデータが取れるかテストしてみました。

             2004/3/13

スキャンピッチ 1mmにしたら
荒すぎて使い物にならない。
3Dミニチュアフライホイールのデータでモデリングマシンが動くのかテストしてみました。
DXFファイルを読み込んで 大きさの設定を2倍にして 1/5のスケールでのテスト加工です。

                                                 2004/3/20

2004/03/21(Sun)

今日は片面最後まで加工できるか確認するため、
高速加工の設定にしてみました。

  大きさ 1/4
  Y軸送りピッチ? 0.7
(早く済ますため通常の7倍)

 加工時間ちょうど1時間もかかった。
仕上げ面も粗い。
